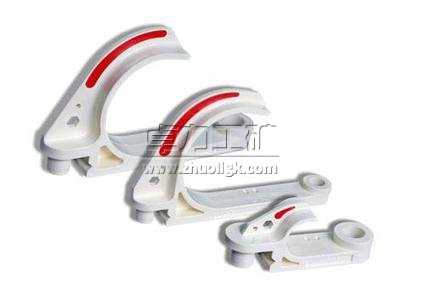

TJL08系列掛接式電纜掛鉤

　　TJL08系列掛接式電纜掛鉤可替代傳統用鋼材制作電纜掛鉤及相應的支承件，適用于礦山、地面及地下通道架設電纜，尤其適用于煤礦井下架設電纜。TJL08系列掛接式電纜掛鉤型號規格

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

TJL08系列掛接式電纜掛鉤說明書

TJL08系列掛接式電纜掛鉤

TJL08系列掛接式電纜掛鉤|電纜掛鉤

TJL08系列掛接式電纜掛鉤可替代傳統用鋼材制作電纜掛鉤及相應的支承件，適用于礦山、地面及地下通道架設電纜，尤其適用于煤礦井下架設電纜。

TJL08系列掛接式電纜掛鉤型號規格：

出廠編號	弧形鉤直徑	掛鉤長度	最大拉斷力（N）
TJL08/九連鉤	8±2	166±2	≥4100
TJL08/20	20±2	110±2	≥4100
TJL08/30	30±2	122±2	≥4100
TJL08/40	40±2	127±2	≥4200
TJL08/50	50±2	144±2	≥4200
TJL08/60	60±2	156±2	≥4200
TJL08/70	70±2	167±2	≥4200
TJL08/80	80±2	189±2	≥4200
TJL08/100	100±2	209±2	≥4200
TJL08/吊掛		84±2
TJL08/上掛		40±2
TJL08/下掛		60±2
TJL08/互掛		77±2

電纜掛鉤安裝及注意事項
安裝說明
1）根據電纜型號及外徑的大小選擇適合的電纜掛鉤，每1.2m～1.8m(也可以以電纜不下垂為限)為一個懸掛單位，每一單元根據懸掛一個或多個電纜掛鉤。[3]
2）懸掛時，先將專門螺栓或其它懸掛件穿孔將掛鉤固定在井壁上，掛鉤固定時，弧形鉤呈垂直下垂?fàn)睢Ｈ缍喔娎|懸掛需采用一組掛鉤兩兩串聯懸掛。施工人員在地面上先將掛鉤兩兩串聯，再依前法固定。[3]
3）兩個掛鉤串聯時，先將一個掛鉤的掛孔對準另一個掛鉤的掛桿，用力按入，使掛桿完全進入掛孔，然后手持弧形鉤旋轉，使兩掛鉤直桿段成180℃。
4）確認電纜整體進入弧形鉤后，施工人員才可以放開電纜。[3]
注意事項
1）每一單元可串聯掛鉤個數不易超過10個。[3]
2）為提高懸掛質量，掛鉤的直桿段在靜止時最好緊靠井閉，如無法做到，應適當減少串聯個數或增加單元組。[3]
3）嚴禁施工人員以凌空跳躍方式將電纜快速送入弧形鉤，可能使弧形鉤在瞬間承受電纜加人體的重量，造成斷裂。
4）確認電纜整體進入弧形鉤后，施工人員才可以放開電纜。

TJL08系列掛接式電纜掛鉤
