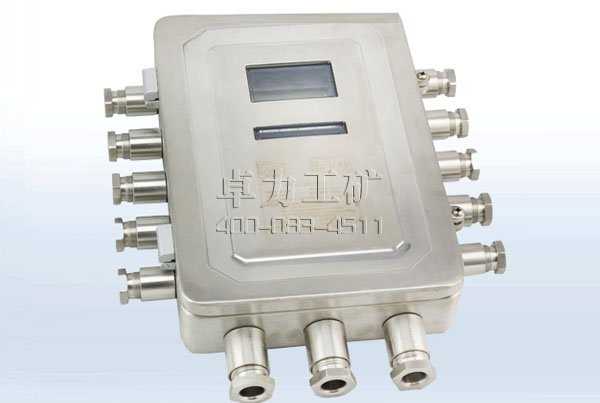

KJ770-F4礦用本安型監控分站

KJ770-F4礦用本安型監控分站|

●系統概述：
KJ770-F4 礦用本安型監控分站（以下簡稱分站）是一種礦用數據信息采集和控制裝置，為礦用本質安全型設備。是KJ770 煤礦安全監控系統的主要組成部分之一，它以微處理器為核心，可同時掛接8 臺傳感器，模擬量和開關量設備可任意接入。斷電方式（如多對一，多對多方式）可由上位機系統軟件定義。分站操作簡單，使用方便，同時能兼容國內多個廠家的傳感器。
●使用環境條件
分站在下列條件下應能正常工作：
a） 環境溫度：0℃～+40℃ ；
b） 濕度：≤95%（+25℃）；
c） 大氣壓力：80 kPa～106 kPa；
d） 無顯著振動和沖擊的場合；
e）煤礦井下有瓦斯，煤塵等爆炸危險的環境，但無破壞絕緣的腐蝕性氣體的場合。
●主要技術指標
供電電源
a） 額定工作電壓：DC18V
b） 工作電流：≤200mA

信號制
模擬量
a) 200Hz～1000Hz，輸出高電平時應不小于3V(輸出電流為2mA 時)，輸出低電平時不大于0.5V，其 正脈沖和負脈沖寬度均不得小于0.3ms；
b) 1200Hz～2000Hz，輸出高電平時應不小于3V(輸出電流為2mA 時)，輸出低電平時不大于0.5V， 其正脈沖和負脈沖寬度均不得小于0.15ms。

累計量 輸出高電平時應不小于3V(輸出電流為2 mA 時)，輸出低電平時不大于0.5V，其正、負脈沖寬度不 應小于0.3s，正、負脈沖的轉換時間不大于5ms。計數范圍：0-9999。

開關量輸入信號
a） 電平信號：輸出高電平時應不小于3.0V（輸出電流為2mA 時），輸出低電平時不大于0.5V，高 電平對應邏輯“1”；低電平對應邏輯“0”；
b） 電流信號：0mA/5mA，不大于0.3mA 對應邏輯“0”，不小于3mA 對應邏輯“1”。

控制量輸出信號：高電平大于3V(輸出電流為2mA)，低電平小于0.5V。

信號傳輸(與傳輸接口)
a) 傳輸端口：1 路；
b) 傳輸方式：主從、半雙工、RS485、雙極性；
c) 傳輸速率：1200bps；
d) 通訊信號電壓峰峰值：（2-12）V；

最大傳輸距離
a)分站到傳感器、斷電器、聲光報警器：2km (采用MHYVR 通信電纜：截面積不小于1.5mm2)；
b)分站到數據傳輸接口：10km（采用MHY32 通信電纜：截面積不小于1.5mm2）。
最大監控容量 8 路信號輸入（模擬量信號、開關量信號互換）、1 路累計量信號，6 路控制量輸出（電平型信號）。
