ZDY3200全液壓坑道鉆機

　　卓力工礦是國內知名煤礦用全液壓坑道鉆機生產廠家，優質供應：ZDY3200全液壓坑道鉆機,ZDY3200S全液壓坑道鉆機,ZDY3200SA全液壓坑道鉆機。歡迎撥打ZDY全液壓坑道鉆機廠家電話，卓力竭誠為您服務！

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

ZDY3200全液壓坑道鉆機說明書

ZDY3200全液壓坑道鉆機

ZDY3200全液壓坑道鉆機|ZDY3200 ZDY3200S ZDY3200SA全液壓坑道鉆機

ZDY3200全液壓坑道鉆機屬于低轉速、大扭矩機型，用于煤礦井下鉆進瓦斯抽、排放孔、注漿滅火孔、煤層注水孔、防突卸壓孔、地質勘探孔及其他工程孔。適用于巖石堅固系數f≤10的各種煤、巖層。

ZDY3200全液壓坑道鉆機具有技術性能先進、工藝適應性強、安全可靠、移動搬遷方便等優點，主要用于井下大直徑中深瓦斯抽放孔及其它工程孔的施工。

ZDY-3200煤礦用全液壓坑道鉆機主要技術參數

鉆進深度：400米

鉆孔直徑：200/94毫米

鉆桿直徑：φ73、φ94毫米

立軸內徑：76mm

立軸轉速：30---350r/min

最大扭矩:3200N.M

給進力：74KN

給進速度:0--0.04m/s

給進行程：700mm

起拔力:108KN

鉆孔角度：0-±90度

液壓額定壓力:21MPa

電動機型號：YBK2-200L-4防爆電機 37KW

鉆機外形尺寸（長×寬×高）主機:2000×800×1460mm

動力裝置:1415×800×1320mm

操作臺:820×500×1000mm

鉆機重量（包括動力）17000KG

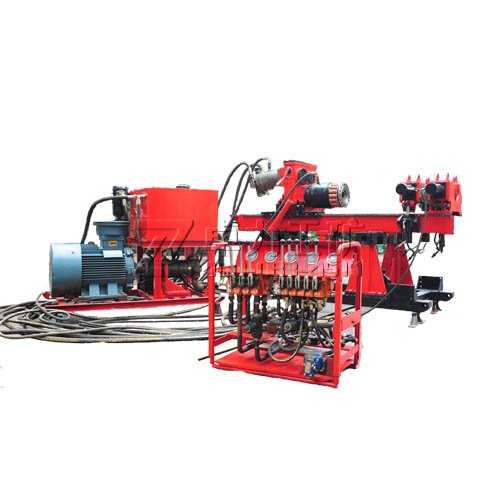

ZDY-3200S全液壓坑道鉆機技術參數：
常規鉆桿鉆孔深350m；螺旋鉆桿50m
終孔直徑150-200mm常規鉆桿;螺旋鉆桿600m
鉆桿直徑73mm（73/420螺旋鉆桿）
鉆孔傾角0～±45°
回轉速度10～280r/min
最大轉矩4200N.m
給進能力150KN
起拔能力150KN
功率55KW
整機質量2500Kg
主機質量1450Kg
主機外形尺寸m(長×寬×高）2.3×1.25×1.5

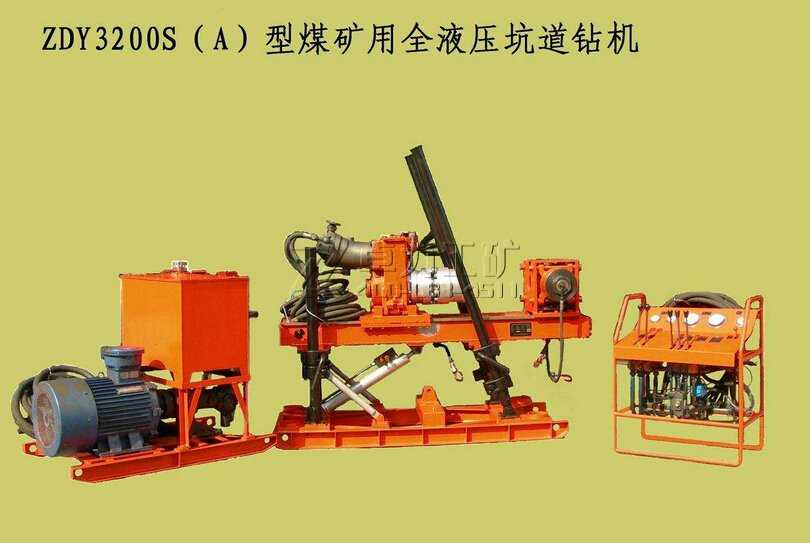

ZDY3200SA全液壓坑道鉆機技術參數

鉆孔深度（m）	400
開孔直徑（mm）	200
終孔直徑（mm）	94
主軸內徑（mm）	76
鉆桿直徑（mm）	φ73、 φ63.5
鉆桿長度（mm）	按需選擇
輸出轉速（r/min）	25~200
輸出轉矩（N·m）	3200
給進行程（mm）	700
給進力（kN）	84
給進速度（m/min）	0~2.4
起拔力（kN）	112
起拔速度（m/min）	0~6

機身傾角（°）	0°±90°
液壓系統主泵工作壓力（MPa）	23
液壓系統副泵工作壓力（MPa）	18
A7V55型變量泵
額定壓力（MPa）	31.5

10SCY14-1B型手動變量軸向柱塞泵
額定壓力（MPa）	31.5
額定流量（ml/r）	10
油箱有效容積（L）	200
電動機型號	YBK2-225S-4
電動機功率（kW）	45
電動機電壓（V）	380/660
主機外形尺寸（mm）	2470×800×2500
動力裝置外形尺寸（mm）	1415×800×1290
操作臺外形尺寸（mm）	820×500×1000
整機重量（kg）	1850
