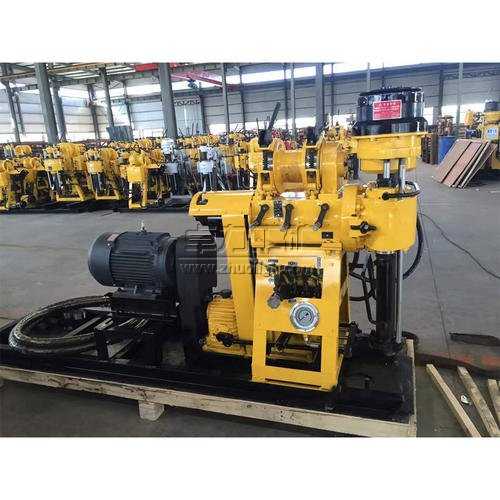

HZ液壓回轉式巖芯鉆機·水井鉆機

　　HZ系列液壓回轉式巖芯鉆機（HZ-130Y.HZ-130YY.HZ-200Y.HZ-200YY）用于地質普查勘探、道路及高層建筑物基礎勘探、各種混凝土結構檢查孔、江河堤壩、路基灌漿孔鉆孔和直接灌漿、民用水井及地溫中央空調等。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

HZ液壓回轉式巖芯鉆機·水井鉆機說明書

HZ液壓回轉式巖芯鉆機·水井鉆機

HZ液壓回轉式巖芯鉆機·水井鉆機|HZ-130Y.HZ-130YY.HZ-200Y.HZ-200YY勘探鉆機

HY系列液壓巖芯鉆機適應范圍
地質普查勘探、道路及高層建筑物基礎勘探、各種混凝土結構檢查孔、江河堤壩，路基灌漿孔鉆孔和直接灌漿、民用水井及地溫中央空調等。
HZ液壓巖芯鉆機特點
1、卷揚機加裝保持架，形成雙面支撐星輪的結構，可承受強烈沖擊；
2、立軸箱四組軸承定位，保證回轉器有足夠剛性應對碎石層，卵石層等復雜地質條件；
3、本機采用錐度離合器，具有傳遞扭矩大，操作方便，免維護的突出特點；
4、采用53×59六方主動鉆桿，剛性強，傳遞扭矩大。
HZ-200Y、HZ-200YY液壓巖芯鉆機特點
1、卷揚機行星齒輪加大模數并加裝支撐架，大大提高卷揚機提升及制動能力。
2、全國同類機型率先配備流量達160L/min的一體式泥漿泵，具有節(jié)省成本，結構緊湊，移動輕便的特點。

HZ-130YY液壓巖芯鉆機在普通鉆機基礎上增加鉆機移位滑道，可實現快速更換鉆具提高工作效率降低勞動強度。具有油壓自動進給機構，提高鉆進效率，減輕工人勞動強度。
HZ-130YY液壓巖芯鉆機適用范圍
1、本鉆機適用于水井鉆探，普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等鉆進工程。
2、可根據底層的不同選用合金、金剛石及復合片等鉆頭進行鉆進。
3、可鉆2-9級的沙質粘土及巖層等。

HZ系列液壓巖芯鉆機技術參數

產品型號	HZ-200Y	HZ-200YY	HZ-130Y
整機參數
鉆孔深度	200m	200m	130m
開孔直徑	300mm	300mm	220mm
終孔直徑	75mm	75mm	75mm
鉆桿直徑	60mm	60mm	50mm
鉆孔傾角	90°～75°	90°～75°	90°～75°
鉆機重量（不含動力）	1100kg	1200kg	750kg
三角帶	B950×4 B1700×3	B950×4 B1700×3
主動移動距離	300mm	300mm
動力	柴油機/電機 20HP/15KW	柴油機/電機 22HP/16.2KW
立軸
立軸轉速	64 128 287 557 r/min	64 128 287 557 r/min	142 285 570r/min
立軸行程	450mm	450mm	450mm
卷揚機
單繩起重量	2400kg	2400kg	1600kg
單繩升降速度	0.41 0.82 1.64m/s	0.41 0.82 1.64m/s	0.41 0.82 1.64m/s
鋼絲繩直徑	13mm	13mm	13mm
鋼絲繩容量	35m	35m	27m
抱閘直徑	260mm	260mm	140mm 卷筒直徑
閘帶寬度	70mm	70mm
泥漿泵
類型	臥式單缸雙作用	臥式單缸雙作用	臥式單缸雙作用
排量	配柴油機 170L/min 配電機150L/min	配柴油機 170L/min 配電機150L/min	95/77 L/min
壓力	3Mpa	3Mpa	1.2Mpa
工作壓力	1.5Mpa	1.5Mpa	0.7Mpa
進水管直徑	40mm	40mm	30mm
出水管直徑	30mm	30mm	20mm
三角帶	B1728mm	B1728mm	B1575mm
液壓泵
規(guī)格	CBT-F-314	CBT-F-314
三角帶	B1100× 1	B1100×1

HZ-130YY液壓巖芯鉆機技術參數

整機參數
鉆孔深度	130m
開孔直徑	φ75-φ220mm
終孔直徑	75mm
主動鉆桿	53/59*4200mm
鉆桿直徑	φ50mm
鉆孔傾角	90°～75°
配套動力（柴油機）	13.2KW 2200r/min
結構重量/尺寸	850kg/24009501400
立軸
立軸轉速	142 285 570r/min
立軸行程	450mm
卷揚機
單繩升降力	9.6KN
單繩升降速度	0.41 0.82 1.64m/s
卷筒直徑	φ140mm
鋼絲繩直徑	φ9.3mm
鋼絲繩容量	27m
鉆塔
額定負荷	2t
有效高度	6m
塔腿規(guī)格	73mm
泥漿泵
型號	BW95
流量	95L/min
壓力	1.2Mpa
往復次數	93次/min
吸水管直徑	φ51mm*4.5m
出水高壓管直徑	φ32mm*6m

卓力工礦供應液壓回轉式巖芯鉆機，主要型號有：HZ-130Y、HZ-130YY、HZ-200Y、HZ-200YY、XYX-130、XYX-200、XYD-130、XYD-200、XYC-200A、XYC-200。
