鋁青銅9-4螺母

　　銅套、銅瓦、銅螺母、銅渦輪、鋅基合金套、軸瓦、自潤(rùn)滑軸承、蝸桿、導(dǎo)電管、銅鈴、銅棒、銅滑板、銅方軸瓦、鑄鋁件、斜襯、銅板、軸承、襯套、銅壓板、銅墊等。加工工藝：翻砂鑄造、金屬鑄造、離心鑄造、精密鑄造、壓力鑄造、真空鑄造主要材料及牌號(hào)：錫青銅：6-6-3、5-5-5、10-1、10- 2 、10-5 鋁青銅：9-4 、10-3 、 9-4-4-2、10-3-0.5 鉛青銅：15-8 、20-5、10-10

全國(guó)銷(xiāo)售熱線(xiàn):400-083-4511　0537-7970778　13280082001

同類(lèi)產(chǎn)品推薦

鋁青銅9-4螺母說(shuō)明書(shū)

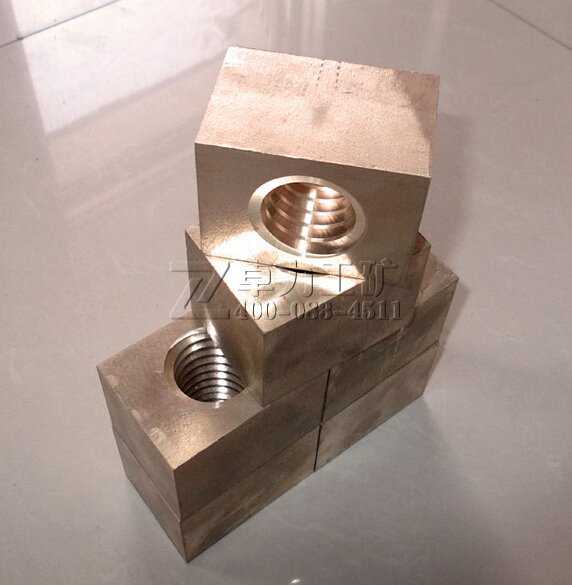

鋁青銅9-4螺母

鋁青銅9-4螺母|銅螺母

銅套、銅瓦、銅螺母、銅渦輪、鋅基合金套、軸瓦、自潤(rùn)滑軸承、蝸桿、導(dǎo)電管、銅鈴、銅棒、銅滑板、銅方軸瓦、鑄鋁件、斜襯、銅板、軸承、襯套、銅壓板、銅墊等。
加工工藝：翻砂鑄造、金屬鑄造、離心鑄造、精密鑄造、壓力鑄造、真空鑄造

主要材料及牌號(hào)：錫青銅：6-6-3、5-5-5、10-1、10- 2  、10-5
                 鋁青銅：9-4  、10-3 、 9-4-4-2、10-3-0.5
                 鉛青銅：15-8  、20-5、10-10、17-4-4、
                 鋁黃銅：35-2-2-1、26-4-3-3、25-6-3
                 錳黃銅：40-3-1
                 黃銅：59-1  、H62、H65、H68，H62N

銅套有較高的硬度和耐磨性。鑄件無(wú)縮孔、夾結(jié)等缺陷。以下是鑄造過(guò)程中常出現(xiàn)的問(wèn)題及解決辦法，如有疑問(wèn)，請(qǐng)隨時(shí)跟我們聯(lián)系。以下解決辦法同樣適用于錫青銅6-6-3蝸輪，錫青銅5-5-5蝸輪以及錫青銅其它牌號(hào)的離心鑄造蝸輪?，F(xiàn)以ZQSN6-6-3銅套鑄造為例進(jìn)行分析。
1        鑄造過(guò)程及缺陷
采用離心鑄造，鑄型結(jié)構(gòu)采用單模形式，鑄型轉(zhuǎn)速700～800 r/min，由于化學(xué)成分控制不當(dāng)、鑄件產(chǎn)生過(guò)縮松、氧化夾渣、“云斑”、層狀組織及化學(xué)成分不合格等缺陷，成品率僅30%～40%。
　　鑄件縮松和氧化夾渣，主要出現(xiàn)在輪輻部位，缺陷處顯得組織疏松，越向中心，組織越松軟。“云斑”及層狀組織在端面粗加工后就顯現(xiàn)出來(lái)，而且隨著存放時(shí)間的延長(zhǎng)而越加明顯，層狀組織雖對(duì)鑄件的強(qiáng)度沒(méi)有影響，但液壓試驗(yàn)時(shí)會(huì)引起滲漏，而且層狀組織和“云斑”缺陷影響鑄件外觀質(zhì)量
2        解決措施：
對(duì)于化學(xué)成分的控制，從原材料、配料、操作及熔煉4個(gè)方面著手：原材料嚴(yán)格按照熔煉工藝規(guī)定；選用銅Cu-2電解銅，錫Sn-1，磷采用含14%P的磷銅，配料計(jì)算按10%Sn,1.0%P，89%Cu進(jìn)行，保證在計(jì)算與秤量方面不出差錯(cuò)，需用舊料時(shí)，必須化驗(yàn)合格，清除表面污物后使用；操作方面，在氧化性氣氛中快速熔化，爐外加錫；熔煉時(shí)，爐料和工具充分預(yù)熱，熔煉場(chǎng)地應(yīng)通暢、整潔，不使其他材料和雜質(zhì)混入ZCuSn10P1錫青銅中。經(jīng)過(guò)以上措施，在以后的澆注過(guò)程中，化學(xué)成分全部合格且與配料計(jì)算吻合。
　　為了核實(shí)離心力對(duì)鑄件致密度的影響，我們對(duì)鑄型轉(zhuǎn)速作了試驗(yàn)。實(shí)踐證明，隨著鑄型轉(zhuǎn)速的增大，即離心力的增大，加強(qiáng)了金屬冷卻時(shí)的對(duì)流作用，能克服補(bǔ)縮過(guò)程中的阻力，合金的補(bǔ)縮作用相應(yīng)加強(qiáng)，并有利于雜質(zhì)與氣體向中間部位移動(dòng)，鑄件縮松類(lèi)缺陷減少，致密度提高。
還有一個(gè)關(guān)鍵問(wèn)題是鑄件的冷卻速度，前面提到的“云斑”與層狀組織缺陷，實(shí)際上都是冷卻速度太慢引起的。為了提高鑄件的冷卻速度，我們首先從鑄型結(jié)構(gòu)著手，先在原單模鑄型外加一銅箍，加大了鑄型壁厚，以增加其導(dǎo)熱性，加快鑄件冷卻，經(jīng)試驗(yàn)，效果明顯，基本上消除了“云斑”和層狀組織，在此基礎(chǔ)上，將單模鑄型結(jié)構(gòu)改為雙層模鑄型結(jié)構(gòu)，經(jīng)此改動(dòng)，不僅能保證鑄件質(zhì)量，而且由于內(nèi)模可更換使用，為操作提供方便，也節(jié)約了模具成本。

卓力工礦是國(guó)內(nèi)知名鋁青銅9-4螺母生產(chǎn)廠家，有豐富的經(jīng)驗(yàn)為客戶(hù)提供高品質(zhì)的鋁青銅9-4螺母及完善的售后服務(wù)，如果您想了解最新鋁青銅9-4螺母價(jià)格或者更詳細(xì)信息，歡迎撥打服務(wù)熱線(xiàn)：13280082001 18605374511.或者聯(lián)系在線(xiàn)客服：點(diǎn)擊這里、立刻咨詢(xún)；我們攜程為您服務(wù)！
