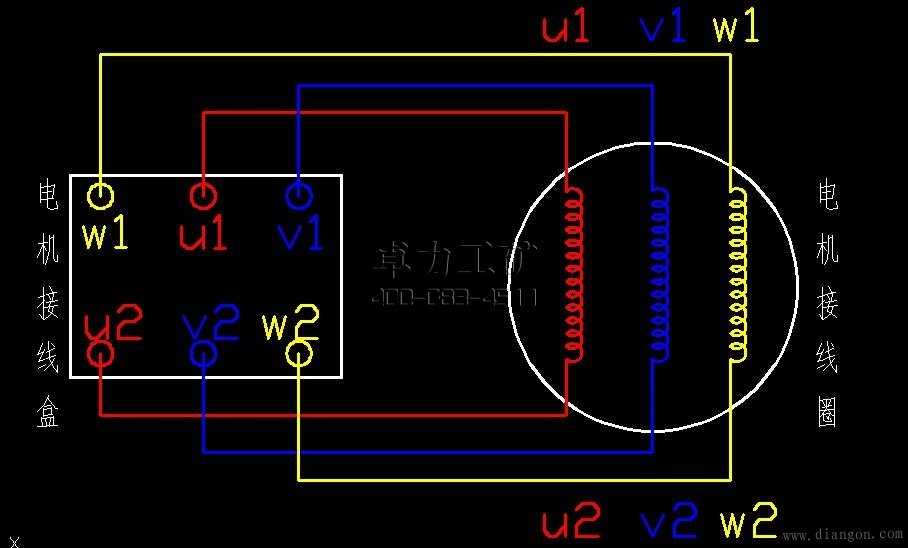

三相電動機接線盒

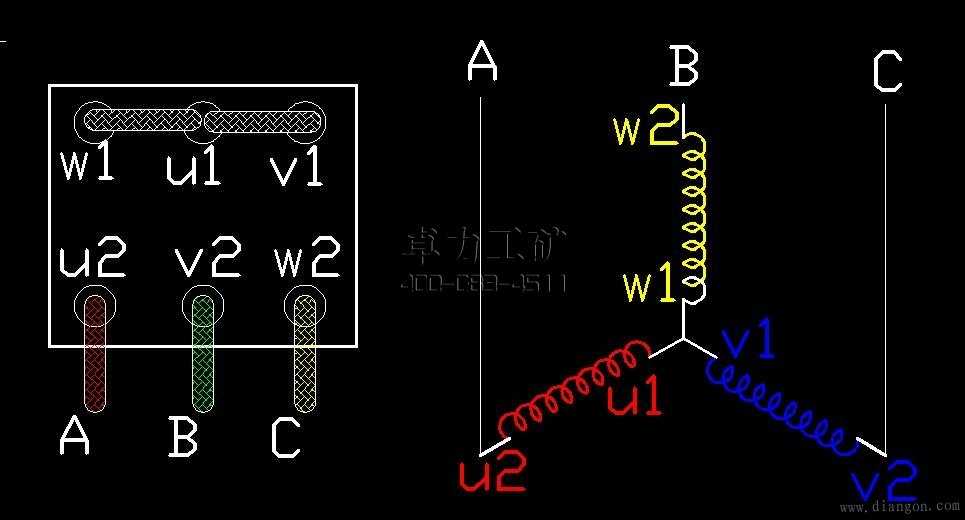

三相異步電動機y接時，接線盒里，連接片的連接方式

三相異步電動機角接時，接線盒連接片的連接方式

學習三相異步電動機的兩種接法
  今天在現場學了點三相異步電機的基本接法：星型接法和三角接法。雖然是些很簡單的東，但勉。

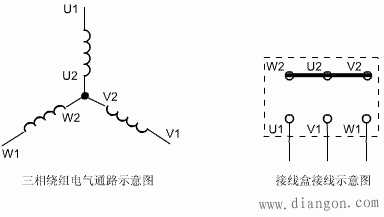

星型接法

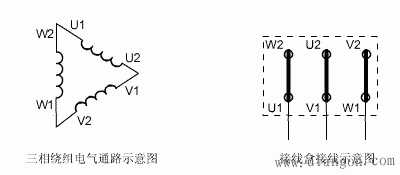

三角接法
星型接法和三角接法的區別:

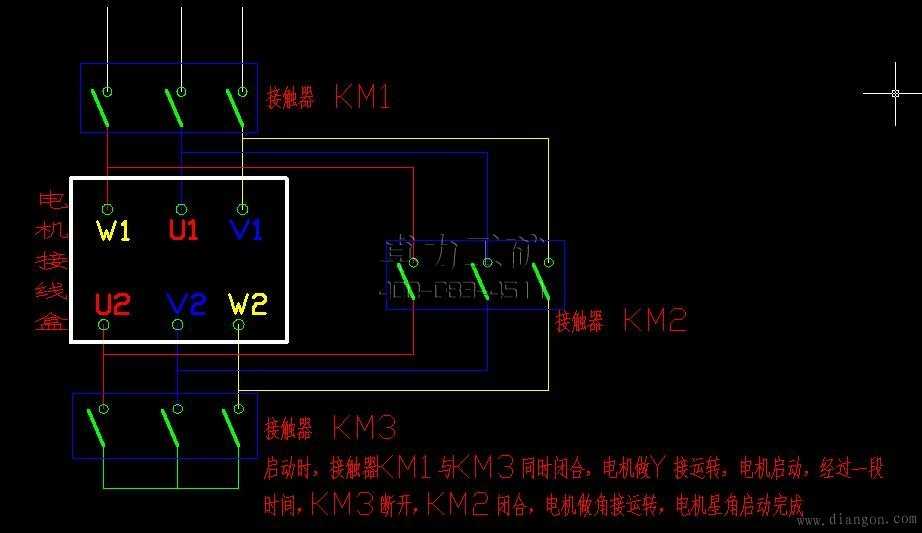

     在承受相同電壓及相同線徑的繞組線圈中，星型接法比三角型接法每相匝數少根號3倍(1.732倍)，功率也小根號3倍。成品電機的接法已固定為承受電壓380V，一般不適宜更改。只有三相電壓級別與正常380V不同時才改變接法，如三相電壓220V級別時，原三相電壓380V星型接法改為三角型接法就能適用；如三相電壓660V級別時，原三相電壓380V三角型接法改為星型接法就能適用，其功率不變。一般小功率電機是星型接法，大功率的是三角接法。額定電壓下，應該使用三角形連接的電動機，如果改成星形連接，則屬于降壓運行，電動機功率減小，啟動電流也減少。額定電壓下，應該使用星形連接的電動機，如果改成三角形連接，則屬于超壓運行，是不允許的。大功率電機(三角型接法)起動時的電流很大，為了減少起動電流對線路的沖擊，一般采用降壓起動，原三角型接法運行改為星型接法起動就是其中一種方法，星型接法起動后轉換回三角型接法運行。
