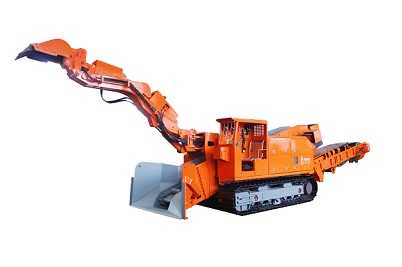

偏置式履帶式扒渣機

偏置式履帶式扒渣機|履帶式扒渣機

偏置式履帶式扒渣機，是專為解決在巷道中與履帶式液壓鉆車錯車，斷面空間受限問題而研發的一款新型設備。該款機型將運輸槽設置在一側，保持原有整機工作性能，減少了整機寬度，減輕了整機重量，減少了設備成本；具有操作靈活方便、結構緊湊、作業功效高、故障率低、使用壽命長等優點。

偏置式履帶式扒渣機主要外形尺寸

項 目		ZWY- 150/55L           ZWY-180/79L
履帶接觸地長度		2560mm                    2827mm
履帶內側寬度		600mm                     750mm
履帶板寬度		400mm                     400mm
離地間隙		330mm（可加高）             300mm（可加高）
運輸槽內寬		780mm（可加高）             780mm（可加高）
運輸狀態	長	8500mm                        950mm
	寬	1550mm                        700mm
	高	2600mm                        2500mm
工作狀態	長	10300mm                   10100mm
	寬	1550mm                    1700mm
	高	3350mm                        3173mm

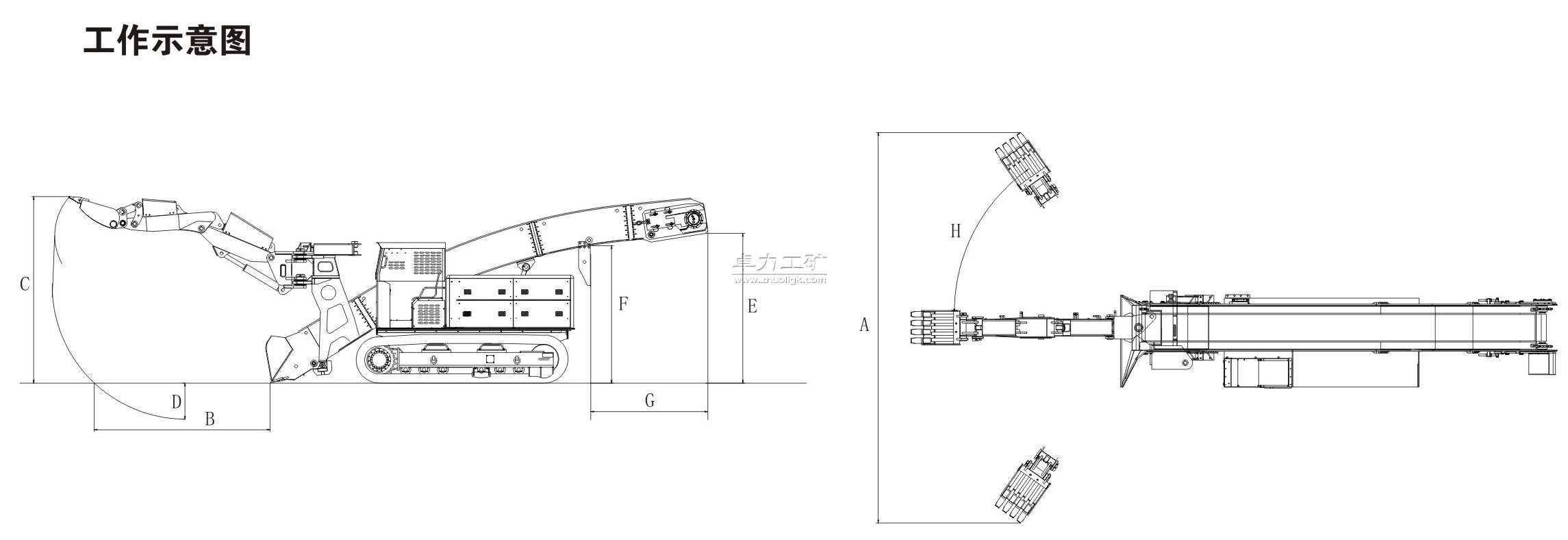

偏置式履帶式扒渣機工作范圍

項 目	ZWY- 150/55L	zwy-180/79L
A   挖掘 寬度	5500mm	6600mm
B   挖掘距離（ 離鏟口）	2354mm	3650mm
C   挖掘 高度	3350mm	4800mm
D   挖掘 深度	570mm	1000mm
E   卸載 高度	2300mm(可變)	2600mm(可變)
F   最低裝載高度	1900mm(可變)	2300mm(可變)
G    卸載距離	1600mm(可變)	2100mm(可變)
H   工作臂最大 回轉角度	±55°	±55°
適應巷道斷面（寬 ×高）	≥3.5×3.3m（單臂鉆）≥3.8×3.5m(雙臂鉆）	≥3.8×3.8m(雙臂鉆)



偏置式履帶式扒渣機性能參數

項 目	ZWY-150/55L	zwy-180/79L
裝載能力	150m3/h	180m3/h
總功率	55kw	79kw
整機重量	12800kg	15000kg
行走速度	0.25±5% m/s	0.54±5%m/s
刮板鏈運輸機構形式	雙鏈雙驅/單鏈雙驅	雙鏈雙驅/單鏈雙驅
適用巷道坡度	≤32°	≤32°
最小轉彎半徑	≥7m	≥8m
接地比壓	≤0.068Mpa	≤0.07Mpa
操作方式	液控	液控
刮板鏈速度	39m/min	44m/min
液壓油箱容量	260L	400L
最大工作壓力	32Mpa	32Mpa
液壓泵	變量柱塞泵×2+ 齒輪泵×1	變量柱塞泵×2+齒輪泵×1
行走液壓馬達	徑向柱塞馬達 ×2	徑向柱塞馬達×2
運輸槽液壓馬達	徑向柱塞馬達 ×2	徑向柱塞馬達×2



 注：以上參數僅供參考，可能與實際參數有所差異。

卓力工礦是國內知名偏置式履帶式扒渣機生產廠家，有豐富的經驗為客戶提供高品質的偏置式履帶式扒渣機及完善的售后服務，如果您想了解最新偏置式履帶式扒渣機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：偏置式履帶式扒渣機發貨時間？ 偏置式履帶式扒渣機售后保障？ 偏置式履帶式扒渣機訂貨需要提供什么信息？

產品標簽：偏置式履帶式扒渣機| 履帶式扒渣機
