鎧裝插入式液位變送器

　　鎧裝插入式液位變送器全密封結構，與介質接觸部分全為不銹鋼，可用于測量與不銹鋼材料相兼容的各種液態介質。鎧裝插入式液位變送器分兩大類：HSLYWK鎧裝桿式液位變送器、HSLYWR鎧裝軟管式液位變送器。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

鎧裝插入式液位變送器說明書

鎧裝插入式液位變送器

鎧裝插入式液位變送器|鎧裝直桿式液位變送器|鎧裝軟管液位變送器

鎧裝插入式液位變送器全密封結構，與介質接觸部分全為不銹鋼，可用于測量與不銹鋼材料相兼容的各種液態介質。

鎧裝插入式液位變送器分兩大類：
　　HSLYWK鎧裝桿式液位變送器----壓力傳感器與接線盒之間的線纜采用不銹鋼管封裝防護，它具有較強的硬度，可以直接插入到被測液體底部，適用于量程在4mH2O內的敞口容器或需要插入安裝的液位測量。

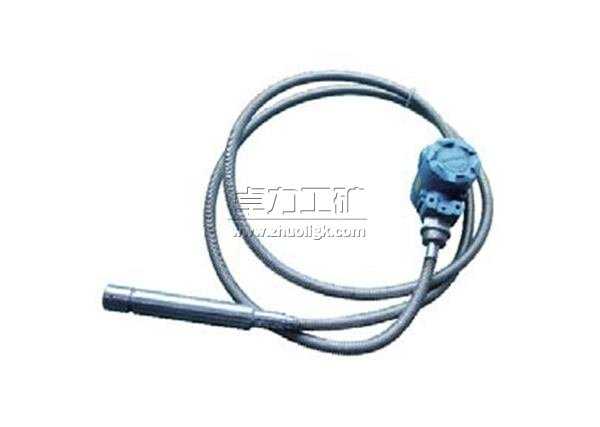

　　HSLYWR鎧裝軟管式液位變送器----壓力傳感器與接線盒之間的線纜采用不銹鋼柔性軟管封裝防護，使其既具有一定的強度，又具有一定的柔軟性，適于便攜安裝，此類液位變送器的測量范圍在0～20mH2O。

主要應用：
全密封結構，與介質接觸部分全為不銹鋼，可用于測量與不銹鋼材料相兼容的各種液態介質。具有反向極性和限流保護；激光調阻溫度補償，零點、量程可現場調節；過載及抗干擾能力強，性能穩定。

技術參數：

測量范圍	0～100m
允許過載：	2倍滿量程壓力
工作溫度：	-20～80℃
溫度補償：	-10～70℃
存儲溫度：	-40～80℃
準確度（包含非線性、重復性、遲滯）：	0.2%FS(典型) 0.5%FS(最大)
穩定性誤差：	0.2%FS(典型)，0.5%FS(最大)
溫漂系數：	0.01%FS(典型，量程不小于5mH2O) 0.03%FS(典型，量程小于5mH2O)
供電電源：	15～36 VDC(標定電壓24VDC)
輸出信號：	(4～20)mA(二/三線制)、(0～10/20）mA (0～5)V、(1～5)V、)0～10)V
負載(Ω)：	電流輸出型<(U-15V)/0.02A 電流輸出型>5K
外殼材料：	合金鋁
膜片	316L不銹鋼
線纜封裝	不銹鋼管、不銹鋼軟管

HSLYW安裝方式：
1、法蘭固定，一般為DN25標準法蘭或用戶指

公稱直徑：DN=25	外徑：D=100mm	螺檢孔中心圓直徑：D1=75mm
法蘭厚度：14mm	螺栓孔直徑：12mm(4個定位孔)	連接凸出部分直徑：D2=60mm

2、螺紋固定，不銹鋼外螺紋M30×1.5mm
防護等級：IP68(壓力傳感器部分)，IP65（接線盒變送器部分）外

選型手冊

HSLYWK口P口口V口鎧裝直桿式液位變送器
HSLYWK	（量程0～4m可選）
	S口	輸出信號
		1、(0～5)VDC 2、二線制(4～20)mA(默認) 3、(0～10)mA 4、其它注明
		P口	準確度
			1、0.1% 2、0.2% 5、0.5%
			口	探頭類型
				1、默認為標準型（非防腐型） 2、防腐型
				V口	顯示方式
					1、無顯示（默認） 2、0～100%線性指示 3、LCD數字量程顯示（液晶）　　4、LCD數字0～100%顯示（液晶） 5、LED數碼管0～100%顯示

HSLYWRS口P口口V口鎧裝軟管液位變送器
HSLYWR	（量程0～100m可選）
	S口	輸出信號
		1、(0～5)VDC 2、二線制(4～20)mA(默認) 3、(0～10)mA 4、其它注明
		P口	準確度
			1、0.1% 2、0.2% 5、0.5%
			口	探頭類型
				1、默認為標準型（非防腐型） 2、防腐型
				V口	顯示方式
					1、無顯示（默認）　　2、0～100%線性指示　　3、LCD數字量程顯示（液晶）　　4、LCD數字0～100%顯示（液晶）　　5、LED數碼管0～100%顯示

選型說明：
　　1、注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。
　　2、選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。
　　3、產品安裝于多雷雨地區時，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置，并確信品及電源接地。
