DYTP型平行式電液推桿（450-20000）

　　DYTP型平行式電液推桿在閘閥類、輸送設備類是不可缺少的通用動力源，DYTP型平行式電液推桿型號、技術參數、外形尺寸及安裝尺寸等

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

DYTP型平行式電液推桿（450-20000）說明書

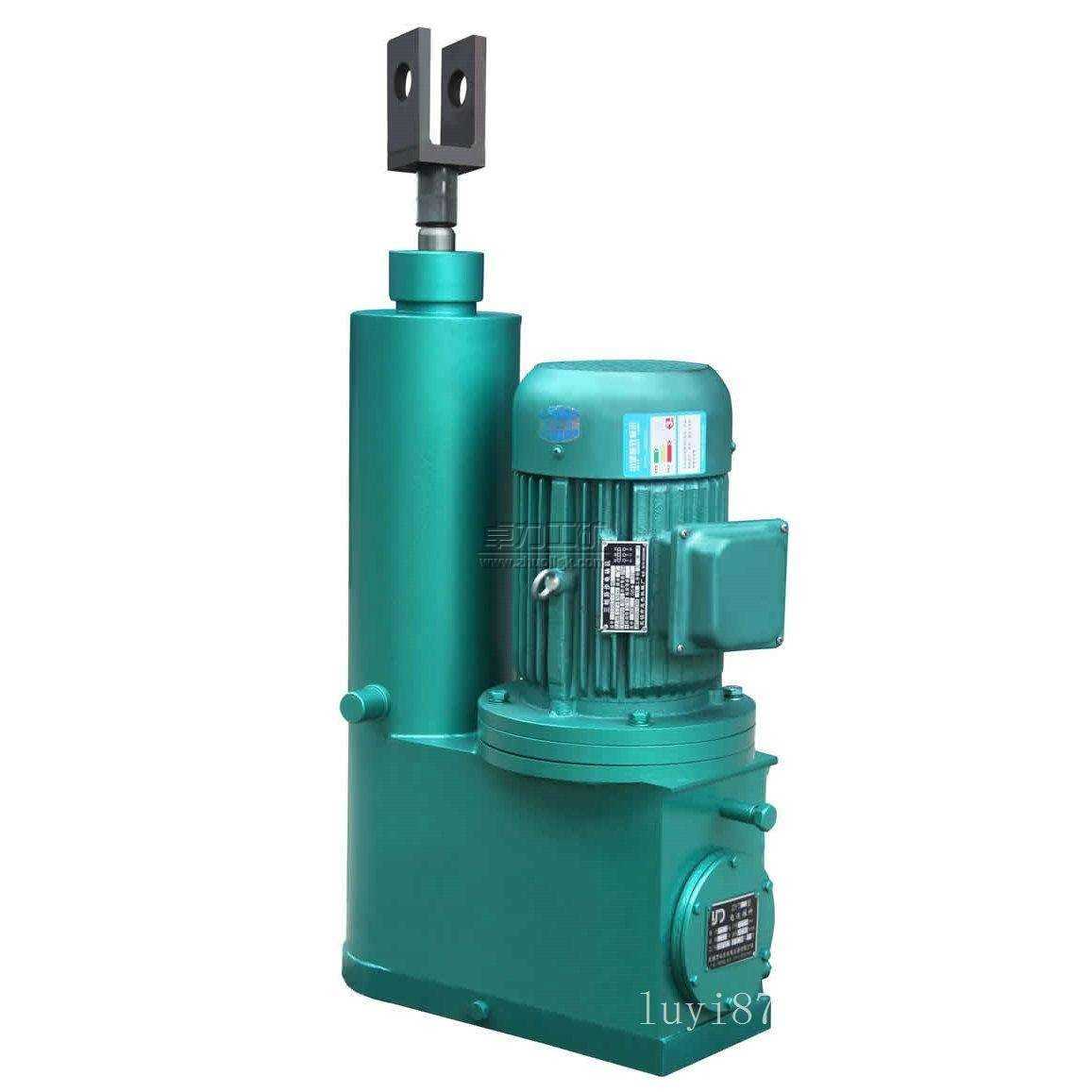

DYTP型平行式電液推桿（450-20000）

DYTP型平行式電液推桿（450-20000）|DYTP平行電液推桿型號、尺寸

DYTP型平行式電液推桿在閘閥類、輸送設備類是不可缺少的通用動力源，廣泛應用冶金、礦山、煤炭、店里、機械、糧食、水泥、化工、水利、運輸等行業(yè)。

DYTP型平行式電液推桿技術參數

型號	額定輸出力(kgf)		額定速度（mm/s）		電機型號	行程范圍（mm）	速度范圍（mm）
	推力	拉力	推速	拉速
DYTP450-	450	310	110	140	Y802-4-0.75KW	50-800	30-110
DYTP700-	700	510	110	140	Y90S-4-1.1KW	50-1500	30-110
DYTP1000-	1000	750	110	140	Y90L-4-1.5KW	50-1500	30-110
DYTP1750-	1750	1300	90	115	Y100L1-4-2.2KW	50-2000	10-90
DYTP2500-	2500	2050	90	115	Y100L2-4-3KW	50-2000	10-90
DYTP3000-	3000	2500	90	115	Y100L2-4-3KW	50-2000	10-90
DYTP4000-	4000	2950	90	115	Y112M-4-4KW	50-2000	10-90
DYTP5000-	5000	3300	90	115	Y132S-4-5.5KW	50-2000	10-90
DYTP6000-	6000	3800	50	80	Y112M-4-4KW	50-2500	5-50
DYTP7000-	7000	4500	50	75	Y112M-4-4KW	50-2500	5-50
DYTP8000-	8000	5000	50	80	Y132S-4-5.5KW	50-2500	5-50
DYTP10000-	10000	6500	40	60	Y132S-4-5.5KW	50-2500	5-40
DYTP15000-	15000	11000	40	55	Y132M-4-7.5KW	50-2500	5-40
DYTP20000-	20000	15000	40	50	Y132M-4-11KW	50-2500	5-40

注：1,上列表中所列電機的電壓等級為380V,防護等級為IP44。
2,若參數要求不在表中范圍內的，請另外說明。

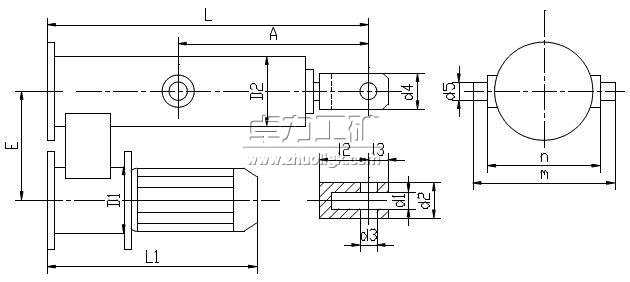

DYTP型平行式電液推桿尺寸外形圖

（外形圖僅供參考，產品請以實物為準）

DYTP型平行式電液推桿外形尺寸及安裝尺寸

型號	外形尺寸
	D1	D2		E		S<500						S>500
						L			L1			L			L1
DYTP450-	160	160		220		460+S			520			385+S			615
DYTP700-	160	160		220		460+S			550			385+S			630
DYTP1000-	160	160		220		460+S			560			385+S			655
DYTP1750-	160	160		220		480+S			595			405+S			690
DYTP2500-	160	160		220		480+S			595			405+S			690
DYTP3000-	160	160		220		480+S			595			405+S			690
DYTP4000-	160	160		220		480+S			615			405+S			710
DYTP5000-	160	160		220		480+S			665			405+S			760
DYTP6000-	160	200		240		510+S			615			435+S			710
DYTP7000-	160	200		240		510+S			615			435+S			710
DYTP8000-	160	200		260		530+S			665			455+S			760
DYTP10000-	200	220		280		550+S			665			475+S			760
DYTP15000-	200	240		290		565+S			850			490+S			945
DYTP20000-	200	260		320		590+S			880			515+S			975
	安裝尺寸
	A		d1		d2		d3	d4		d5	l2		l3	n		m
DYTP450-	200+S		36		60		16	50		30	60		20	180		240
DYTP700-	200+S		36		60		16	50		30	60		20	180		240
DYTP1000-	200+S		36		60		16	50		30	60		20	180		240
DYTP1750-	200+S		40		64		20	50		30	70		20	180		240
DYTP2500-	200+S		40		64		20	50		30	70		20	180		240
DYTP3000-	200+S		40		64		20	50		30	70		20	180		240
DYTP4000-	200+S		40		64		20	50		40	70		20	180		260
DYTP5000-	200+S		40		64		20	50		40	70		20	180		260
DYTP6000-	200+S		40		72		25	60		50	65		25	240		340
DYTP7000-	200+S		40		72		25	60		50	65		25	240		340
DYTP8000-	200+S		40		72		25	60		50	65		25	240		340
DYTP10000-	200+S		40		72		25	60		50	65		25	260		360
DYTP15000-	200+S		50		90		30	70		60	75		30	280		400
DYTP20000-	200+S		60		110		40	90		60	100		40	300		420

注：表中S為推桿行程。
